AF-250-2航空用镀银铜芯聚四氟乙烯挤出绝缘安装线, 600V,长期耐温200℃。 AF-250-2可在高低温及各种恶劣环境中作电器、仪表、设备的电气连接。具有使用温度范围广、耐油、耐磨、 耐酸碱及各种化学试剂、耐老化、不燃烧等优异性能,能够保护电线在极其苛刻的环境中安全使用。 AF-250-2可长期运用于环境或导体温度在200℃以内的电子和电气领域,短时温度可达250℃。还可用于电流过载或机械压力大的系统中,特别适用于安装空间有限,对重量比较敏感的仪器仪表、电子设备内部。 产品采用镀银铜丝作为导体,导电性能优异,可无需助焊剂,直接焊接。 PTFE聚四氟乙烯能够有效抵抗焊接工艺中电烙铁高温对绝缘层收缩熔化的影响。
产品简介
●导体:单股镀银铜丝或多股镀银铜丝绞合,符合GJB 1640。
●额定电压:交流600伏特。
●额定工作温度: -60℃~+200℃ 。
●绝缘电阻: 20℃时,不小于1.5×106 MΩ・m 。

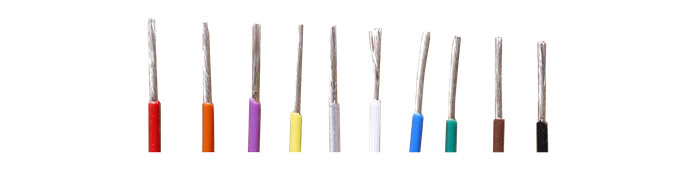

●颜色:黑、棕、红、橙、黄、绿、蓝、紫、灰、白、透明,双色注条或其他客户指定的颜色。
产品特性
●击穿电压高: PTFE聚四氟乙烯绝缘材料,电绝缘性能优异,具有良好的耐电弧性。
●耐高低温: 聚四氟乙烯的长期使用温度范围为-190-+250℃,不影响其绝缘特性。低温柔性好,高温短时间可以达到300℃,具有不燃烧特性,离开火焰即自行熄灭。
●优良的耐腐蚀性: PTFE几乎不溶于任何溶剂,仅很少化学品与之反应,如熔融的碱金属、氢氧化物、元素氟、强氟化试剂-OF2、 ClF3等,具有优良的耐腐蚀性能。
●优异的耐候性:PTFE不吸潮,不燃,对氧、紫外线均极稳定,所以具有优异的耐候性。
规格参数
型号 |
截面积mm2 |
导体结构 |
最小绝缘直径 (mm) |
最大绝缘直径 (mm) |
最大直流电阻 ohm/km |
AF-250-2 |
0.06 |
7/0.10 |
0.71 |
0.91 |
348 |
AF-250-2 |
0.12 |
7/0.15 |
0.81 |
1.02 |
150 |
AF-250-2 |
0.2 |
7/0.20 |
0.91 |
1.12 |
81 |
AF-250-2 |
0.35 |
19/0.16 |
1.17 |
1.37 |
47 |
AF-250-2 |
0.5 |
19/0.18 |
1.27 |
1.47 |
37 |
AF-250-2 |
0.75 |
19/0.23 |
1.52 |
1.72 |
23 |
AF-250-2 |
1 |
19/0.26 |
1.63 |
1.88 |
18 |
AF-250-2 |
1.2 |
19/0.28 |
1.83 |
2.1 |
15 |
AF-250-2 |
1.5 |
19/0.32 |
2.04 |
2.39 |
12 |
AF-250-2 |
2 |
19/0.37 |
2.29 |
2.64 |
8.8 |
AF-250-2 |
2.5 |
19/0.41 |
2.49 |
2.85 |
7.3 |
AF-250-2 |
2.5 |
49/0.26 |
2.78 |
3.16 |
7.1 |
AF-250-2 |
3 |
37/0.32 |
2.66 |
3.03 |
6.1 |
AF-250-2 |
3 |
49/0.28 |
2.96 |
3.33 |
6 |
AF-250-2 |
4 |
37/0.37 |
3.03 |
3.37 |
4.5 |
AF-250-2 |
4 |
49/0.32 |
3.33 |
3.68 |
4.9 |
AF-250-2 |
5 |
37/0.41 |
3.29 |
3.65 |
3.7 |
AF-250-2 |
5 |
49/0.36 |
3.66 |
4.02 |
3.7 |
AF-250-2 |
6 |
37/0.45 |
3.58 |
3.95 |
3.1 |
AF-250-2 |
6 |
49/0.39 |
3.93 |
4.29 |
3.1 |
销售条款
1.电线的包装长度为自然段,空心卷;如需轴装或其他包装长度,请另作约定。 2.销售价格以实时报价为准。 3.价格为17%增值税含税价,一般不包含运费。 4.公司所有产品均实行“款到发货”。商品总价在贰仟元人民币以内时,全款预付之后,按约定交期发货;商品总价超过贰仟元人民币时,预付货款50%之后,按约定工期完成生产,结清50%尾款之后发货。
